恒申全光網絡中使用到哪些關鍵技術?

2025-05-27 admin

全光網絡是近些年大熱的話題,上期我們恒申科技分享了在客戶應用驅動和技術發展的雙重作用下,全光網絡無可避免地成為下一代園區網絡的未來。

目前業界主流看法認為,全光網絡一般使用單模光纖為介質,使用以太交換設備或PON設備組網,允許設備節點存在一定的光電轉換,因此全光網絡包括以太全光和PON(Passive Optical Network,無源光網絡)兩大類。



那么全光網絡中使用到哪些關鍵技術?在不同的場景下的應用方案是怎樣的呢?今天恒申科技就為大家做個系統性的介紹。



首先介紹PON網絡。讓我們看一下PON網絡的結構示意圖。



恒申科技



圖1 PON網絡結構示意圖



PON網絡涉及以下三個最重要的全光技術:

1、PON網絡的數據收發。PON網絡中最關鍵的通信網元稱為OLT(Optical Line Terminal,光線路終端)和ONU(Optical Network Unit,光網絡單元)。

2、ODN網絡(Optical Distribution Network,光分配網絡),其作用是為OLTONU之間提供光傳輸通道。

3、PON網絡冗余保護技術,提供設備冗余和鏈路冗余來保障高可靠性。



下面針對PON網絡的數據收發、ODN網絡和PON網絡冗余保護技術進行詳細介紹:

一、PON網絡的數據收發



雖然EPONGPON采用不同的封裝和處理技術,但在OLTONU之間進行光收發的機制類似。

首先將ONU注冊到OLT,由OLTONU分配唯一的ID,然后OLT為每個ONU下發不同的配置,最后將數據按照對應協議處理,轉化為光信號發送和接收。

OLT發送給ONU的數據,稱為“下行”數據,傳播方式為P2MP,即點到多點。



恒申科技



圖2 OLT數據下行廣播方式示意圖(說明:POS為分光器簡稱)



由圖2可見,OLT將發送給ONU的數據標記ONU的ID后合并一路發送,在分光器根據分光比分成相同的多份發送給ONU,而ONU僅處理標記自己ID的數據,丟棄不屬于自己的數據。

反過來,ONU發送給OLT的數據,稱為“上行”數據,采用時分復用的方式實現多對一。每個ONU的發送時隙均由OLT統一分配,每個ONU只能在屬于自己的時隙發送數據。時隙的分配原則可以根據不同業務需求配置,最簡單的方式是平均分配,也可以根據ONU上連接的業務優先級實現高優先級業務的質量保障。



恒申科技OLT和ONU



圖3 OLT數據上行時分復用方式示意圖



由圖3所示,每個ONU將從用戶收到的數據先緩存,在屬于自己的時隙(slot x)再全速發送。上行數據在分光器合并為一路發送到OLTOLT根據分配的時隙解析出不同ONU的數據。圖3中ONU1和ONU2分配的時隙較長,ONU3分配的時隙較少,并且在一個發送周期中ONU1是最靠前的時隙,則ONU1的數據總是最優先發送,而ONU3僅能滿足少量上行數據的發送。

OLTONU的數據傳輸方式可以看出,這種方式非常適合需要高速下載的場景,而以高速上傳為主的場景,使用PON網絡的優勢就不明顯了。



二、ODN網絡

ODN網絡的特征是:無源,物理分光,不對光攜帶的信息做任何改變。

ODN網絡主要由光纖和分光器(也稱為POS)組成,采用樹形結構分光,可以根據部署的需要采用一級分光或多級分光。一般不會超過二級分光。



恒申科技



圖4 分光器示意圖



常見的分光器采用等比分光,使用分光比M:N來表示分光結果。

比如分光比為1:2,表示將1路光平均分為2路。如果不考慮各種損耗,1:2分光后每路光的光功率為分光前的1/2。

M取值為1或2。在啟用光鏈路冗余保護時,M可能會使用2,需要使用特定的分光器。

N取值為2的多次方,比如2、4、8、16、32等。1G EPONGPON中,N最大值為64??紤]光衰等因素,也為了保障ONU上接入速率滿足用戶需求,一般實際使用中不會超過32。

10G EPON和10G GPON中,N最大值可達到128。



三、PON網絡冗余保護技術

網絡的高可靠性一般體現在設備和鏈路的冗余保護。設備的冗余保護有IRF堆疊技術、DRNI、VRRP等技術,均是將兩臺設備虛擬為一臺,對于下聯的接入設備,認為只需要與一臺設備進行數據傳輸。

恒申科技在PON網絡中,為了應對OLTONU之間的單點故障風險,標準定義了四種PON冗余方式:typeA/B/C/D,就保護程度來說,D>C>B>A。



恒申科技雙PON口ONU光網絡單元



圖5 PON網絡冗余保護技術示意圖



目前Type C和Type D要求ONU雙PON口上行,成本高一些,同時Type D比Type C多使用一倍的MAC資源,而Type A保護程度不夠強,所以業界目前主要使用的是Type B和Type C,其中Type B使用最為廣泛,Type C僅在需要高等級保障時使用,如醫療場景中的遠程手術。

1、單歸屬方式

單臺OLT兩個下行PON口形成一組主備關系,構成Type B保護。當其中一個端口或鏈路故障時,自動啟用另外一個冗余口繼續工作。這種方式不能對設備故障進行保護。



恒申科技



圖6 OLT Type B單歸屬方式保護示意圖



2、雙歸屬方式

兩臺OLT形成一個虛擬設備組,每臺OLT有一個下行PON口一起形成一組主備關系,構成Type B保護。這種方式可以實現設備級和鏈路級的故障保護。



恒申科技OLT和ONU



圖7 OLT Type B雙歸屬方式保護示意圖



經過上述全光技術介紹,相信大家已經對于PON網絡如何運行有了一定了解,如何將以上技術真正體現在網絡中呢?還需要通過對應的全光產品和組網方案才能實現。

首先介紹一下PON網絡中主要的網絡產品:

OLT:存在兩種產品形態:獨立OLT設備或交換機上的OLT插卡。插卡方式可以復用已有交換機機框,非常適合舊網平滑升級場景,也可以兼容已有的設備級可靠性,并提供PON鏈路級冗余保護。同時,插卡方式也確??梢栽谕粰C(jī)框承載以太、EPON、XEPON、GPON、XG(S)PON;



ONU:主要有三種產品形態:ONU交換機ONU AP以及ONU Stick。

ONU交換機上聯分光器,下行口包括多個以太接口(如圖8-a),可能還有電話接口和電視接口等,部分支持標準POE的ONU可以為其下聯AP供電(如圖8-b)。

ONU AP是可以直接連接分光器的AP(如圖8-c),主要提供Wi-Fi接入,還可以有少量以太口接入,但ONU AP需要本地供電,可以多個AP在本機集中供電。ONU AP有兩大類,一類是瘦AP,由無線AC集中管理,另一類是無線家庭網關AP,類似一個胖AP,不能被無線AC管理,支持網關、NAT等功能,也可提供少量以太口接入。

ONU Stick是一種光模塊ONU(如圖8-d),插入以太交換機或AP的光口,上聯分光器,可以使以太網設備無需適配即可接入PON網絡。



恒申P(guān)oE ONU



圖8 ONU連接示意圖

ONU根據上下行速率不同,存在對稱和非對稱兩種模式的產品,可以為多種不同場景提供合適的產品。



協議類型

EPON

10G EPON

GPON

XGPON

XGSPON

模式

對稱

非對稱

對稱

非對稱

非對稱

對稱

下行速率

1G

10G

10G

2.5G

10G

10G

上行速率

1G

1G

10G

1.25G

2.5G

10G



為了實現光纖入室,恒申科技的ONU多數采用無風扇自然散熱的方式,使ONU可以入室部署。



分光器:屬于無源設備,提供M:N物理分光。多數為等比分光。

目前業界也有采用不等比分光的ODN組網,分光器需要定制,分光原理復雜,串聯多級分光也增加了故障影響范圍,所以不等比分光并不是主流方式。



有了全光產品,根據使用場景將全光產品部署到網絡中形成全光網絡。

在傳統以太網中,一般會賦予網絡設備三個層級:核心層、匯聚層和接入層。PON網絡同理。



恒申科技OLT和ONU組網圖

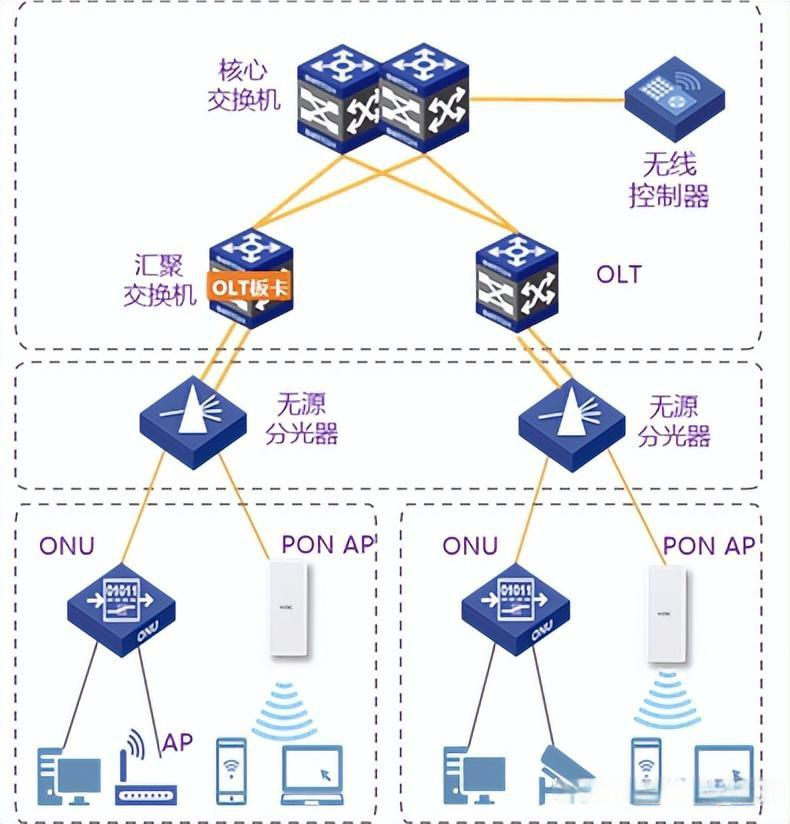

圖9 大規模全光網絡典型組網圖



恒申科技OLT和ONU結構圖

圖10 小規模全光網絡典型組網圖

在大規模全光網絡中,OLT設備往往位于匯聚交換機的位置,可以是單獨的OLT設備,也可以是匯聚交換機上的OLT插卡(如圖9)。如果是小規模全光組網,如圖10所示,核心層與匯聚層合一,以OLT插卡方式部署于核心交換機上,一框即可搞定 。無論是哪種類型,分光器可部署在樓棟或樓層的弱電間,ONU對應接入層,部署在樓道或入室,甚至桌面。由于分光器的無源和免運維,實現弱電間免運維,減少了運維難度和工作量,這也是全光網絡一大優勢。
